环氧地坪漆的附着力测试方法

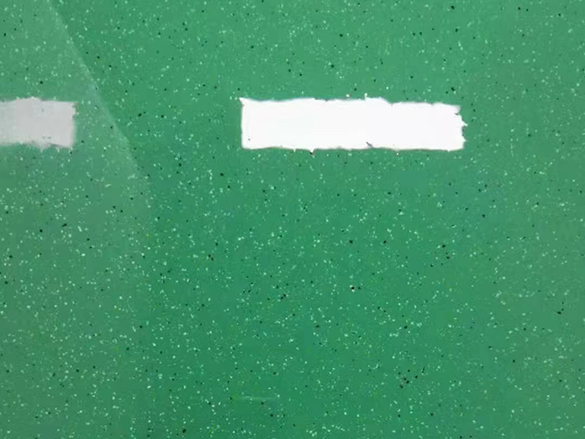

在现代工业与商业建筑中，环氧地坪因其高强度、耐腐蚀、美观易清洁等优点被广泛应用。无论是厂房、仓库、地下停车场还是实验室，环氧地坪都扮演着不可或缺的角色。然而，再优质的材料若附着力不足，也会在使用过程中出现起皮、剥落甚至大面积脱落的问题，严重影响使用寿命和安全性。因此，对环氧地坪漆的附着力进行科学测试，成为施工质量控制的关键环节。

附着力是指涂层与基层之间的结合强度，是衡量环氧地坪系统稳定性的核心指标之一。它不仅取决于涂料本身的性能，还受到基层处理、施工工艺、环境温湿度等多种因素的影响。为了确保地坪系统的长期可靠性，必须通过标准化的测试方法来评估其附着力是否达标。目前国际上通行的测试方法主要有划格法、拉开法和划圈法，每种方法适用于不同的场景和需求。

划格法是一种简单直观的定性测试手段，广泛应用于现场快速检测。其原理是在涂层表面用专用刀具切割出一定间距的网格，通常为1mm或2mm间隔，形成一个规则的交叉图案。然后使用标准胶带贴于网格区域，迅速垂直拉起，观察涂层是否有脱落现象。根据脱落面积的比例，参照ISO 2409标准进行等级划分，从0级（无脱落）到5级（严重脱落）。这种方法操作简便、成本低，适合大面积施工后的初步验收，但其结果受人为因素影响较大，仅能作为参考依据，不能提供精确的量化数据。

相比之下，拉开法能够提供更为准确的定量结果，常用于实验室或重要工程的质量认证。该方法使用专门的附着力测试仪，通过在涂层表面粘接一个金属圆柱形拉拔头，待胶水固化后施加垂直拉力，直至涂层与基材分离。仪器自动记录最大拉伸力，单位为MPa（兆帕），从而得出具体的附着力数值。根据ASTM D4541或GB/T 5210标准，一般要求环氧地坪的附着力不低于1.5MPa，某些高要求场所如制药车间或航空航天设施则需达到3MPa以上。拉开法的优势在于数据客观、重复性好，但设备昂贵且测试过程较为繁琐，通常只在关键节点抽样检测。

划圈法则是另一种较少使用的传统方法，主要见于部分国内早期标准中。其操作方式是利用附着力测定仪上的回转针头在涂层表面划出同心圆轨迹，随着负荷逐渐增加，观察涂层开始出现剥离时的刻度值。该方法主观性强，精度较低，目前已逐步被更先进的测试技术所取代。尽管如此，在一些小型项目或预算有限的情况下，仍有一定应用空间。

值得注意的是，无论采用哪种测试方法，测试前的准备工作至关重要。基层必须经过充分打磨、除尘和底涂处理，确保无油污、浮尘和松散颗粒。测试区域应避开接缝、修补点和边缘部位，选择平整、代表性的位置进行。同时，环境温度应在10℃以上，相对湿度低于85%，以避免因温湿变化导致测试结果失真。此外，测试时间也需合理安排，通常建议在涂层完全固化后7天至28天内进行，过早测试可能因未充分交联而低估附着力，过晚则可能掩盖早期隐患。

在实际工程中，附着力测试不应被视为一次性验收动作，而应贯穿于整个施工周期。例如，在底漆涂布后可进行初步附着力验证，确认基层处理是否到位；中间层与面漆之间也可设置抽检环节，及时发现层间结合问题。对于多层复合体系，还需特别关注各涂层之间的层间附着力，防止出现“夹心式”脱层现象。一旦测试结果不达标，必须追溯原因，可能是基层含水率过高、界面剂选择不当、施工间隔过长或涂料配比错误等，需针对性整改后再重新测试。

随着材料科学的进步，新型环氧体系不断涌现，如水性环氧、自流平环氧、防静电环氧等，它们对附着力的要求各有侧重。例如，自流平地坪因厚度较大，更强调与基层的整体咬合能力；而防静电地坪则需在导电层与结构层之间保持良好粘结。因此，测试方法的选择也应因地制宜，结合具体产品特性和使用环境灵活调整。未来，智能化检测设备的发展或将推动附着力测试向非破坏性、实时在线监测方向演进，进一步提升工程质量管控水平。

环氧地坪漆的附着力不仅是技术参数的体现，更是安全与耐久的保障。每一次严谨的测试，都是对使用者负责的表现。在追求美观与功能的同时，绝不能忽视这一基础却至关重要的性能指标。只有将科学的测试方法融入施工全过程，才能真正实现地坪系统的长久稳定运行。
