环氧地坪施工的准备与流程

在现代工业厂房、地下车库、商业空间乃至高端住宅中，环氧地坪因其优异的耐磨性、抗压性、防尘性和美观度，成为地面装饰的首选材料之一。它不仅提升了空间的整体质感，还具备易于清洁、耐化学腐蚀等实用优势。然而，要实现理想的施工效果，前期准备与施工流程的严谨把控至关重要。任何环节的疏忽都可能导致起泡、脱层、开裂等问题，影响地坪的使用寿命和视觉效果。

施工前的准备工作是确保环氧地坪质量的基础。第一步是对基层地面进行全面评估。混凝土基层必须坚实、平整、干燥，且无油污、浮灰、松散颗粒等污染物。若基层存在裂缝、空鼓或凹凸不平的情况，需提前进行修补与打磨处理。常见的处理方式包括使用水泥砂浆填补裂缝，采用机械研磨机对高低差较大的区域进行找平，必要时还需进行喷砂或抛丸处理以增强附着力。此外，基层含水率应控制在6%以下，通常可通过塑料薄膜测试法进行检测：将45cm×45cm的塑料薄膜覆盖在地面上并密封边缘，24小时后若膜下出现水珠，则说明水分超标，需延长干燥时间或采取除湿措施。

环境条件同样不容忽视。环氧树脂对温度和湿度较为敏感，最佳施工温度一般在10℃至30℃之间，相对湿度不宜超过85%。温度过低会导致固化缓慢甚至不完全，湿度过高则容易在涂层表面形成水汽凝结，引发气泡或发白现象。因此，在雨季或潮湿环境中施工时，应配备除湿机或加热设备，确保现场环境符合工艺要求。同时，施工现场应保持良好的通风，既有助于溶剂挥发，也能保障施工人员的健康安全。

材料的选择与配比直接决定最终地坪性能。市面上的环氧地坪涂料种类繁多，包括溶剂型、无溶剂型和水性环氧三大类。其中，无溶剂型环保性更优，VOC排放低，收缩率小，适合对环保要求较高的场所；水性环氧则适用于潮湿环境，但硬度和耐磨性略逊于传统类型。施工前应根据使用场景选择合适的体系，如重型机械车间需选用高载重型环氧砂浆地坪，而洁净车间则更适合自流平薄涂型。材料进场后须检查生产日期、保质期及包装完整性，并严格按照厂家提供的配比进行混合搅拌，尤其是主剂与固化剂的比例必须精准，否则会影响交联反应，导致涂层软化或脆裂。

正式施工阶段通常分为底涂、中涂、面涂三个主要步骤。底涂施工是整个流程的关键起点，其作用是封闭基层毛细孔，增强涂层与地面的粘结力。施工时需将环氧底漆均匀滚涂或刮涂于处理好的基面上，确保无漏涂、无积液。若基层吸水性强，可进行二次补涂以保证渗透效果。待底涂完全固化后（通常为8-12小时），方可进入下一工序。

中涂施工旨在提升地坪的厚度与强度。根据设计要求，可采用批刮腻子层或铺设石英砂层的方式增加承载能力。对于需要更高抗压性的区域，常使用环氧砂浆进行多道批刮，每道间隔时间需充分固化后再进行下一层施工。此阶段还可嵌入玻璃纤维网格布以增强抗裂性能，特别适用于大面积或结构易变形的地面。中涂层打磨后必须彻底清理粉尘，避免影响面涂附着。

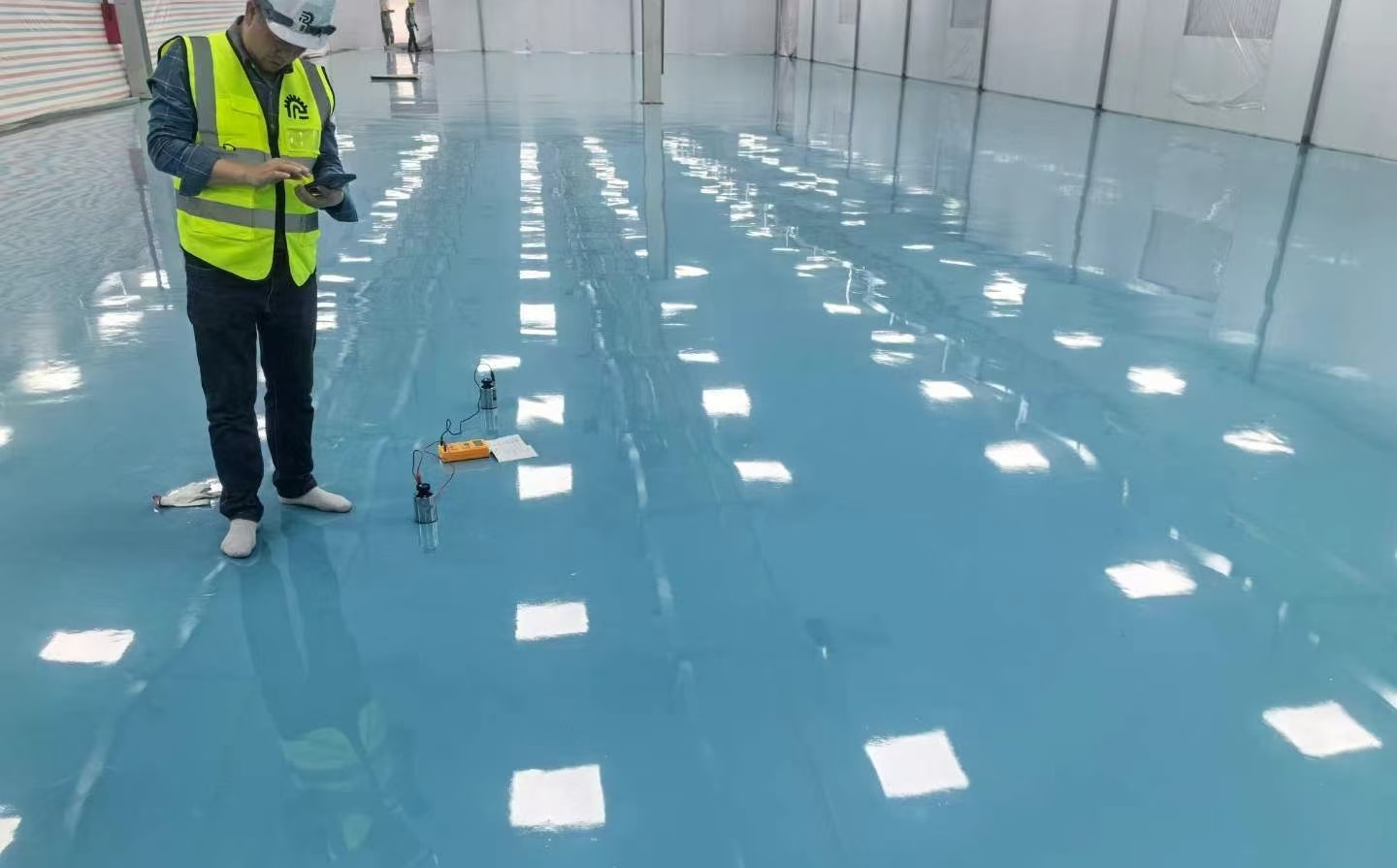

面涂施工决定了地坪的最终外观与功能特性。自流平面涂具有镜面般光滑的效果，适用于对洁净度要求高的电子厂、医药车间；而镘涂或滚涂面漆则更适合普通工业场所。施工时应保持环境清洁，防止灰尘、杂物落入未固化的涂层中。若需制作防滑、彩砂或艺术图案等特殊效果，应在面涂阶段通过撒砂、分色浇筑或模具压制等方式实现。双组份面漆混合后需在规定时间内使用完毕，避免因胶化而浪费材料。

施工完成后并非万事大吉，养护期同样关键。新完工的环氧地坪需静置至少24小时以上才能允许行人通行，72小时后方可承受轻型车辆碾压，重型设备则建议等待7天以上。在此期间应避免水浸、化学品接触及尖锐物体划伤。定期维护也必不可少，日常清洁宜用中性清洁剂配合软质拖把，避免强酸强碱清洗剂腐蚀表面。对于局部磨损或划痕，应及时修补以防扩展。

环氧地坪的成功实施，依赖于科学的规划、精细的执行与持续的关注。从基层处理到材料选择，从环境控制到工艺衔接，每一个细节都在默默塑造着最终成果的质量。当一片光洁如镜、坚固耐用的地坪呈现在眼前时，背后凝聚的是专业团队对技术标准的坚守与对品质的执着追求。这种看似简单的地面覆盖，实则是现代建筑美学与工程技术深度融合的体现。
