环氧地坪施工流程详解：基层处理到面涂施工

在现代工业厂房、地下车库、商业空间以及医疗场所中，环氧地坪因其高强度、耐腐蚀、防尘美观等优点被广泛应用。然而，要想实现理想的使用效果和长久的使用寿命，施工流程的规范性至关重要。从基层处理到面涂施工，每一步都直接影响最终的地坪质量。一个看似简单的地坪工程，背后却隐藏着极为严谨的技术要求和工艺细节。

施工的第一步是基层处理，这是整个环氧地坪工程的基础。混凝土基层必须坚实、平整、干燥且无油污、浮灰或松散物。若基层存在裂缝、空鼓或起砂现象，必须进行彻底修补。常见的处理方式包括打磨、喷砂或铣刨，以去除表面薄弱层并增强附着力。对于大面积空鼓区域，需将松动部分凿除后重新浇筑混凝土。此外，基层含水率应控制在6%以下，可通过塑料薄膜测试法进行检测。若水分超标，需延长养护时间或采用除湿设备辅助干燥。只有在基层完全达标后，才能进入下一道工序。

接下来是底涂施工环节。底涂材料通常为低粘度环氧树脂，具备良好的渗透性和封闭性。其主要作用是封闭混凝土毛细孔，增强与中涂及面涂之间的结合力。施工时需采用滚筒或刮板均匀涂布，确保无漏涂、无积液。在吸水性强的基层上，可能需要进行两遍底涂施工，第一遍薄涂以充分渗透，第二遍则用于补强封闭。施工环境温度应保持在5℃以上，相对湿度低于85%，避免因湿度过高导致涂层发白或起泡。底涂完成后需静置固化，时间一般为12至24小时，具体视气温和通风条件而定。

底涂固化后进入中涂施工阶段。中涂层是环氧地坪的承重层，起到找平、增强和抗压的关键作用。根据设计厚度，中涂材料可加入石英砂、滑石粉或金刚砂等填料进行批刮。批刮次数和厚度需根据地面原始平整度决定，通常进行1至3遍，每遍间隔时间为6至8小时。施工过程中需使用靠尺检查平整度，局部凹陷处需重点补刮。对于有坡度要求的区域，如排水沟周边，还需特别注意坡向控制，防止积水。中涂施工完成后同样需要充分固化，期间应避免人员踩踏和灰尘污染。

中涂层打磨是确保面涂效果的重要步骤。由于批刮后的表面可能存在颗粒、刀痕或凸起，必须通过打磨机进行整体研磨，使表面光滑平整。打磨后需彻底清理粉尘，可采用工业吸尘器配合湿拖方式，确保无残留杂质。此环节不可省略，否则会影响面涂的流平性和光泽度。同时，打磨还能进一步提升层间附着力，为后续施工提供良好基础。

面涂施工是整个环氧地坪工程的最后一步，也是最能体现视觉效果的环节。面涂材料多为无溶剂或水性环氧树脂，具有高光泽、耐磨、耐化学品等特点。施工方式主要有滚涂、镘涂和喷涂三种，其中滚涂适用于小面积或普通要求场地，镘涂则能实现更平整的镜面效果，常用于高端商业空间。喷涂效率高，适合大面积快速施工，但对操作技术要求较高。无论采用何种方式，都必须保证涂层均匀、无气泡、无刷痕。双组分面涂材料需严格按照配比混合，并在适用期内使用完毕，避免因凝胶化导致浪费或缺陷。

在面涂施工过程中，环境控制尤为关键。施工现场应封闭管理，防止灰尘、雨水或异物落入未固化的涂层表面。温度宜控制在10℃至30℃之间，通风适度，避免强风直吹造成橘皮或干裂现象。对于需要做防滑处理的区域，可在面涂未完全固化前撒布防滑颗粒，如氧化铝或石英砂，随后清除浮粒。若设计为彩砂或自流平面漆，则工艺更为复杂，需分层施工并精细调控流平时间。

施工结束后并非立即投入使用。环氧地坪需经历完整的固化周期，通常为7天左右，在此期间严禁重物碾压、车辆通行或尖锐物品划伤。初期仅允许轻步行走，28天后方可达到最佳物理性能。后期维护也至关重要，日常清洁应使用中性清洁剂，避免强酸强碱腐蚀。对于经常承受重载的区域，建议定期打蜡或做防护涂层翻新，以延长使用寿命。

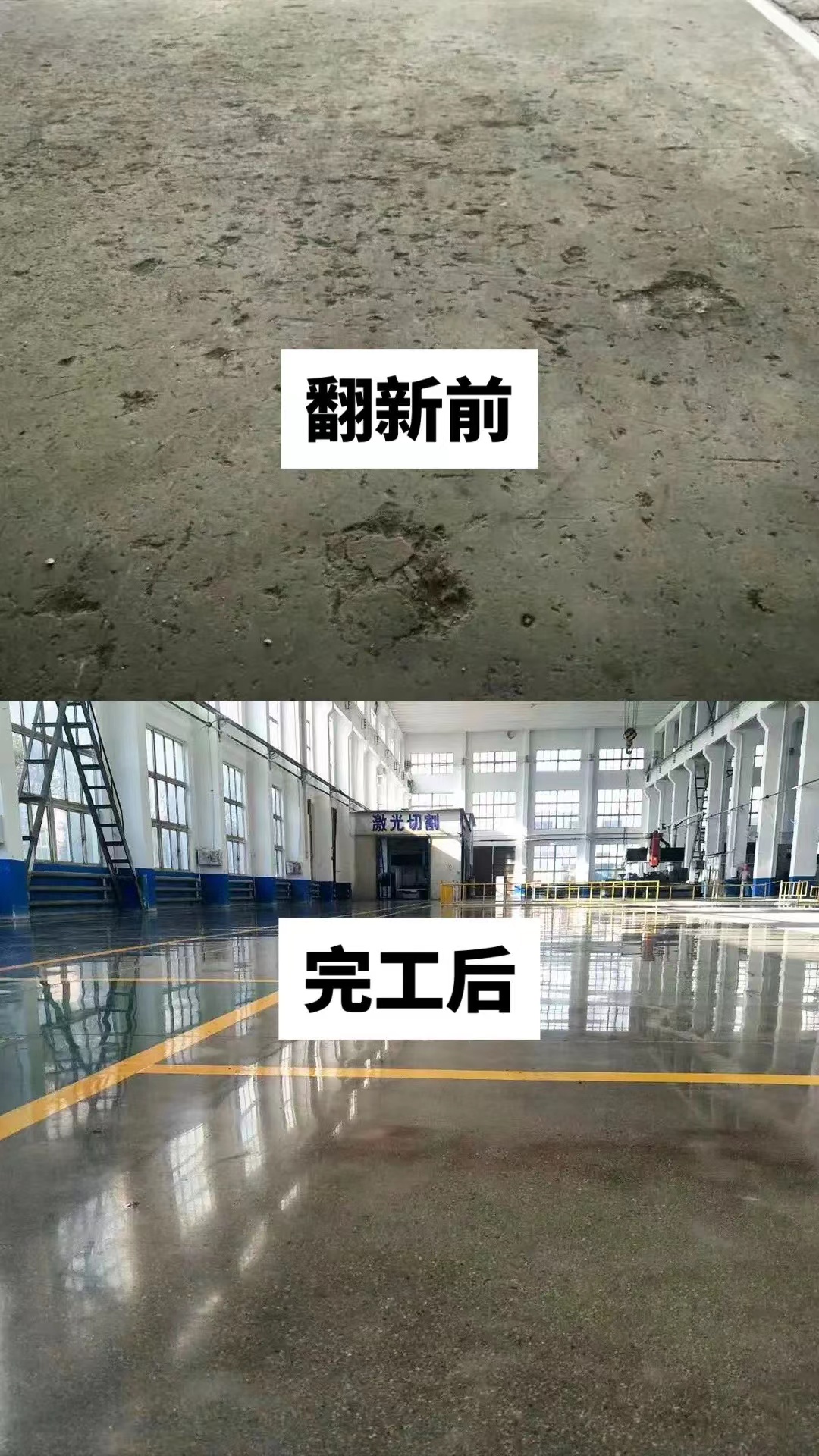

环氧地坪的质量不仅取决于材料品质，更依赖于每一个施工环节的精准把控。从基层处理的细致打磨，到底涂的均匀渗透，从中涂的层层批刮到面涂的完美呈现，每一步都是对专业水准的考验。经验丰富的施工团队会根据现场实际情况灵活调整工艺参数，确保最终交付的不仅是坚硬耐用的地面，更是一件兼具功能与美学的空间作品。正是这些看不见的细节，构筑了看得见的品质。
