环氧地坪施工的常见问题与解决方案

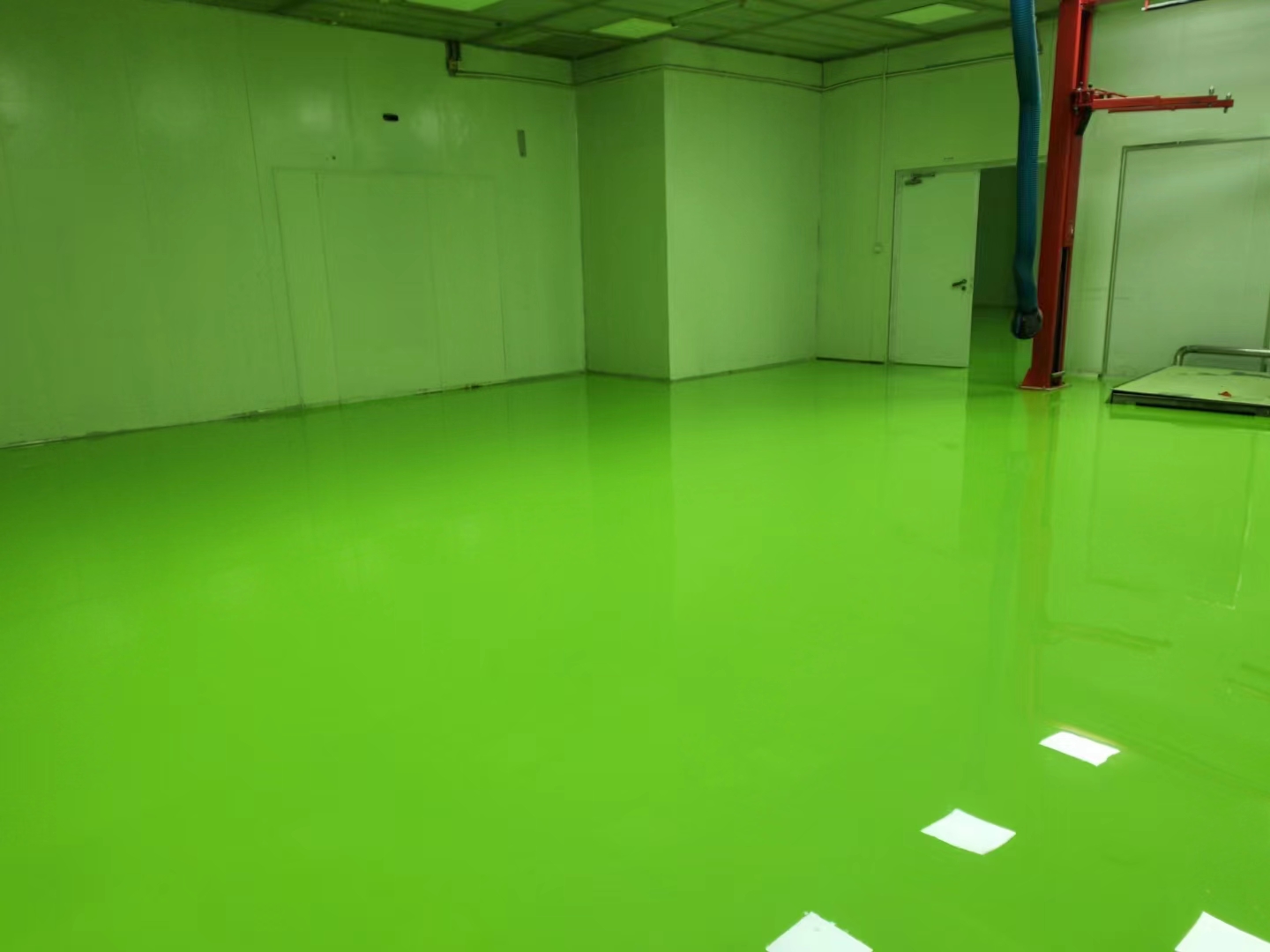

环氧地坪因其高强度、耐腐蚀、美观易清洁等优点，广泛应用于工业厂房、地下车库、医院、学校以及商业空间等场所。然而，在实际施工过程中，由于材料选择不当、环境控制不严或操作不规范等因素，常常会出现各种质量问题，影响地坪的使用寿命和整体效果。了解并掌握这些常见问题及其应对策略，是确保环氧地坪工程质量的关键。

最常见的问题是起泡与脱层。施工后不久，地面出现局部鼓包或分层剥离，尤其是在高温高湿环境下更为明显。这种现象通常源于基层处理不到位。混凝土基层若含有水分或油污，未进行彻底打磨与清洁，环氧涂层便难以牢固附着。此外，封闭底涂施工不均匀或漏涂也会导致粘结力下降。解决此类问题需从源头抓起：施工前必须对基层进行充分干燥处理，含水率应控制在8%以下；使用专业打磨机全面处理表面，清除浮尘与杂质；必要时采用真空吸尘器清理细小颗粒。底涂应均匀滚涂两遍，确保完全渗透，形成有效隔离层。

另一个突出问题是色差与流平不良。完工后的地坪出现颜色深浅不一、光泽度不均，甚至有刷痕、橘皮状纹理，严重影响视觉美感。这往往与涂料搅拌不充分、施工温度波动大或涂布方式不合理有关。环氧涂料中的颜料和树脂若未充分混合，容易产生沉淀，导致批次间颜色差异。同时，环境温度低于10℃或高于35℃都会影响涂料的流动性与固化速度。为避免此类问题，应在施工前将主剂与固化剂按比例精确配比，并用机械搅拌器持续搅拌至少5分钟，确保均匀融合。施工环境温度宜控制在15℃至30℃之间，湿度不超过85%。对于自流平面漆，建议采用齿形镘刀配合消泡滚筒操作，既能保证厚度一致，又能有效排除气泡，提升表面平整度。

裂缝与龟裂也是不容忽视的问题。部分地坪在投入使用几个月后出现细微裂纹，严重时会扩展成结构性破损。这类问题多由基层本身存在微裂缝未处理、伸缩缝设置不合理或环氧层过厚引起。混凝土基层在硬化过程中会产生自然收缩应力，若未提前切割伸缩缝或原有裂缝未做灌浆修补，后期极易沿原路径开裂。此外，一次性涂装过厚会导致内外固化速度不一，内部应力释放不畅而引发龟裂。对此，应在施工前对所有可见裂缝进行V型槽开凿并注入环氧砂浆填补；在大面积区域合理规划伸缩缝位置，通常每6米设置一道；面涂施工应分层进行，每层厚度控制在0.5mm以内，层间间隔时间不少于12小时，确保充分固化。

针孔与气泡现象在薄涂型环氧地坪中尤为常见。表面散布着细小孔洞，不仅影响美观，还可能成为污渍渗入的通道。其成因主要是施工过程中带入空气或基层释放气体所致。例如，滚筒涂布时速度过快、压力过大，容易卷入空气；或是基层潮湿，水分受热蒸发形成蒸汽压力冲破涂层。预防措施包括：控制滚涂速度与力度，采用低速匀速滚动；在高温季节尽量避开中午时段施工；对于含水率偏高的基层，可先施作防潮底漆或使用水泥基自流平作为过渡层。若已出现针孔，可在表干后用细砂纸轻微打磨，再补涂一遍中涂或面漆予以修复。

耐磨性不足同样是用户反馈较多的问题之一。某些地坪在车辆频繁通行或重物拖拽下很快出现划痕、磨损甚至露底。这通常与配方设计不合理或施工偷工减料有关。普通环氧树脂本身硬度有限，若未添加石英砂、金刚砂等骨料增强，抗磨性能必然受限。解决方案是在中涂层中加入适量粒径匹配的耐磨填料，并确保撒布均匀、压实充分。对于高负荷区域，推荐采用环氧砂浆地坪或环氧磨石系统，通过多层复合结构提升整体强度。同时，面漆选择高固含、高交联密度的产品，并在养护期满后打蜡或施加聚氨酯罩面，进一步延长使用寿命。

最后，施工周期延误与交叉作业干扰也常导致质量隐患。许多项目因工期紧张，未等上一道工序完全固化即进行下一道操作，造成层间结合不良。更有甚者，在环氧施工期间其他工种仍在现场焊接、搬运建材，导致灰尘、焊渣污染未固化的涂层。为此，必须制定科学的施工计划，明确各环节时间节点，严格执行养护制度。施工现场应实行封闭管理，禁止无关人员进出，尤其要杜绝明火与重物撞击。建议在关键阶段安排专人巡查，及时发现并纠正违规行为。

高质量的环氧地坪并非单纯依赖优质材料，更取决于系统的工艺管理和细节把控。每一个环节的疏忽都可能成为日后故障的诱因。唯有坚持标准化流程、强化过程监督、注重环境适配，才能打造出既美观又耐用的地坪系统，真正实现功能与价值的统一。
