环氧地坪施工中的常见问题及解决方案

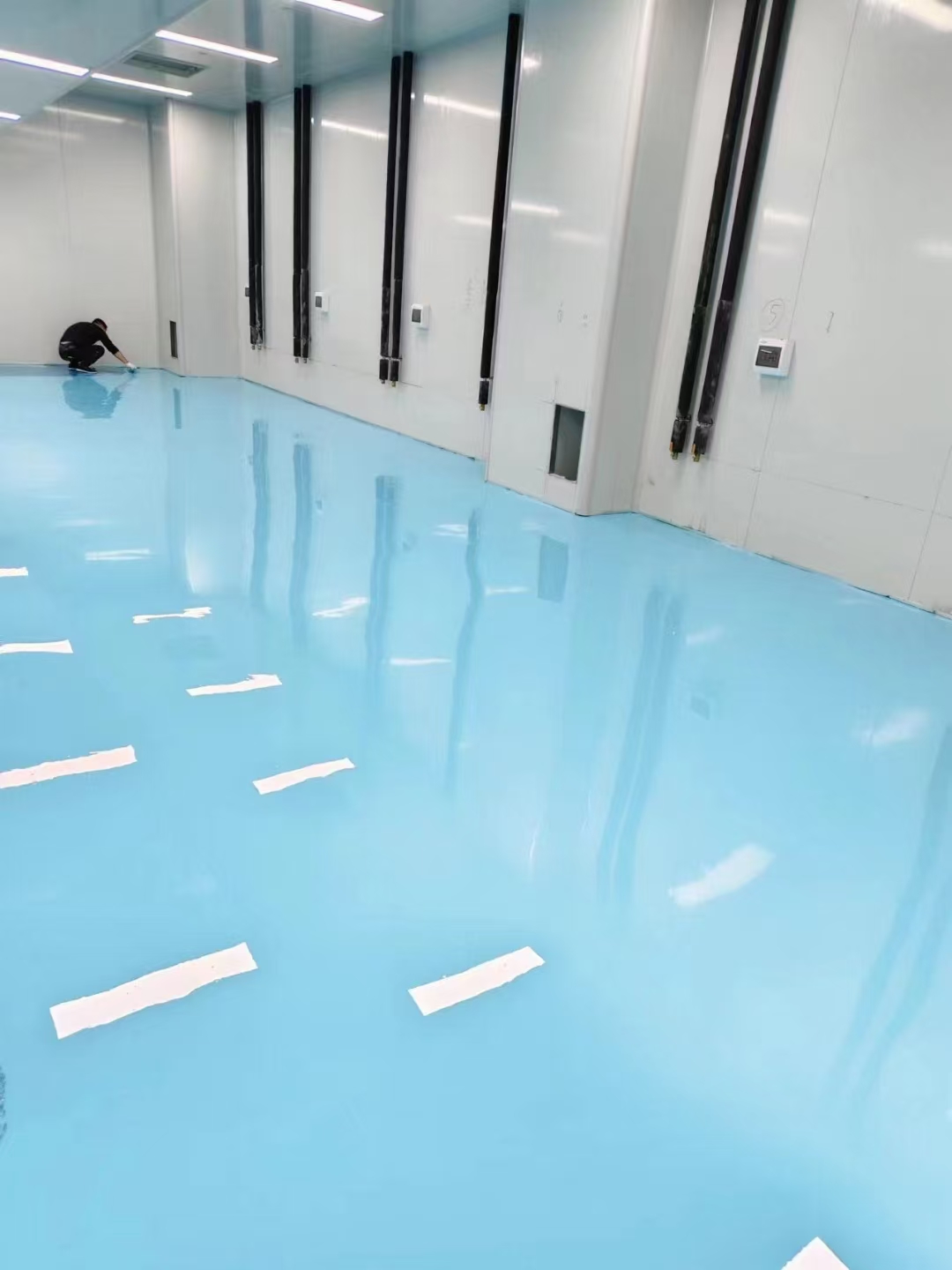

在现代工业厂房、地下车库、商业空间以及医疗场所中，环氧地坪因其高强度、耐腐蚀、易清洁和美观大方的特性而广受青睐。然而，在实际施工过程中，由于环境、材料、工艺和人为因素的影响，常常会出现各种问题，影响最终的地坪质量与使用寿命。了解这些常见问题并掌握相应的解决方案，是确保环氧地坪施工成功的关键。

气泡和针孔是环氧地坪施工中最常见的缺陷之一。这类问题通常出现在涂层表面，表现为细小的孔洞或鼓起的气泡。其成因多种多样，包括基层含水率过高、底涂未干透、搅拌过程中混入空气过多，以及施工时气温过低导致树脂流动性差等。为有效避免此类问题，施工前必须对基层进行严格检测，确保含水率低于6%。同时，底漆应充分干燥后再进行中涂或面涂施工。在混合环氧材料时，应采用低速搅拌，并静置数分钟以释放气泡。若已出现轻微针孔，可在涂层初凝前用消泡滚筒进行处理；严重时则需打磨后重新涂装。

地坪起泡或脱层现象多发生在使用一段时间后，尤其是在潮湿环境或重载区域。这种问题的根本原因在于基层处理不当，如灰尘、油污未彻底清除，或混凝土表面强度不足，导致环氧涂层与基层粘结力下降。此外，施工时环境湿度过高或基层未做防潮处理也会加剧这一问题。解决方法是在施工前对地面进行彻底清理，使用专业打磨机去除浮浆和松散物，并对油污区域进行化学清洗或火焰灼烧处理。对于含水率较高的基层，建议增设防水隔离层或使用渗透型底漆增强附着力。施工过程中应严格控制温湿度，理想施工温度为10℃至30℃，相对湿度不超过85%。

色差问题虽不直接影响地坪的物理性能，但却严重影响整体美观度。同一工程中出现颜色深浅不一的情况，往往源于材料批次不同、配比误差、搅拌不均匀或施工手法差异。部分施工队伍为节省成本，使用劣质色浆或随意调整固化剂比例，也会导致颜色偏差。为避免色差，应尽量使用同一批次的环氧材料，并严格按照厂家提供的配比进行称量和搅拌。大面积施工时建议采用机械化喷涂，保证涂层厚度和色泽一致性。若局部修补产生色差，可考虑整体翻新或使用专用调色膏进行局部修饰，但需注意修补区域边缘的过渡处理，避免明显接痕。

涂层开裂是较为严重的结构性缺陷，通常出现在温度变化剧烈或基层存在裂缝的区域。环氧材料本身具有一定的脆性，当基层发生微小位移或热胀冷缩时，若涂层缺乏足够的柔韧性，便容易产生龟裂或线性裂纹。预防措施包括在施工前对基层裂缝进行灌浆修补，并铺设玻璃纤维网格布作为抗裂层。选择添加了增韧剂的环氧体系也能显著提升涂层的抗冲击和抗开裂能力。在温差较大的地区，建议采用弹性环氧或聚氨酯改性环氧材料，以适应更复杂的应力环境。

流平性差导致地坪表面出现橘皮、刷痕或厚薄不均的现象，不仅影响视觉效果，还可能降低耐磨性和耐化学性。这通常与施工技术密切相关，如滚筒质量不佳、施工速度过快、环境温度过高加速固化等。改善流平性的关键在于控制施工节奏和环境条件。使用高质量的消泡滚筒，保持匀速滚动，避免反复来回涂抹。在高温季节可选择慢固化型环氧体系，延长操作时间，使涂层有足够时间自我流平。对于高要求的自流平面漆，应采用锯齿镘刀配合消泡滚筒施工，并确保现场无强风或尘埃干扰。

耐磨性不足是许多用户在使用过程中反馈的问题，尤其在叉车频繁通行或重型设备移动的区域，地坪容易出现划痕、磨损甚至剥落。这往往与涂层厚度不足、固化不完全或选材不当有关。标准工业地坪的总厚度应不低于2.0mm，重载区域建议达到3.0mm以上。施工时应分层涂装，每道涂层充分固化后再进行下一道工序。选用高固含量、高交联密度的环氧树脂，并搭配石英砂或金刚砂骨料增强中涂层的承载能力，能显著提升整体耐磨性能。后期维护也至关重要，定期打蜡或施加保护清漆可延长地坪寿命。

异味持久不散也是部分客户关注的问题，尤其在封闭空间内施工后，刺激性气味可能持续数日甚至数周。这主要源于低品质环氧材料中挥发性有机化合物（VOC）含量过高，或固化剂反应不完全。选用环保型无溶剂环氧体系是根本解决之道，这类产品VOC含量极低，固化后几乎无味，且更符合绿色建筑标准。施工期间应加强通风，必要时使用工业风扇或排风设备加速气体扩散。对于已完工但仍有异味的空间，可通过活性炭吸附或臭氧净化等方式辅助去除残留气味。

环氧地坪的质量不仅取决于材料本身，更依赖于科学的施工管理和细节把控。每一个环节的疏忽都可能成为日后问题的源头。从基层处理到涂料调配，从环境监控到后期养护，都需要专业团队严格按照规范操作。只有将理论知识与实践经验相结合，才能打造出既美观又耐用的高品质环氧地坪，真正满足各类场所的功能需求与审美期待。
