环氧地坪施工的常见问题与解决方法

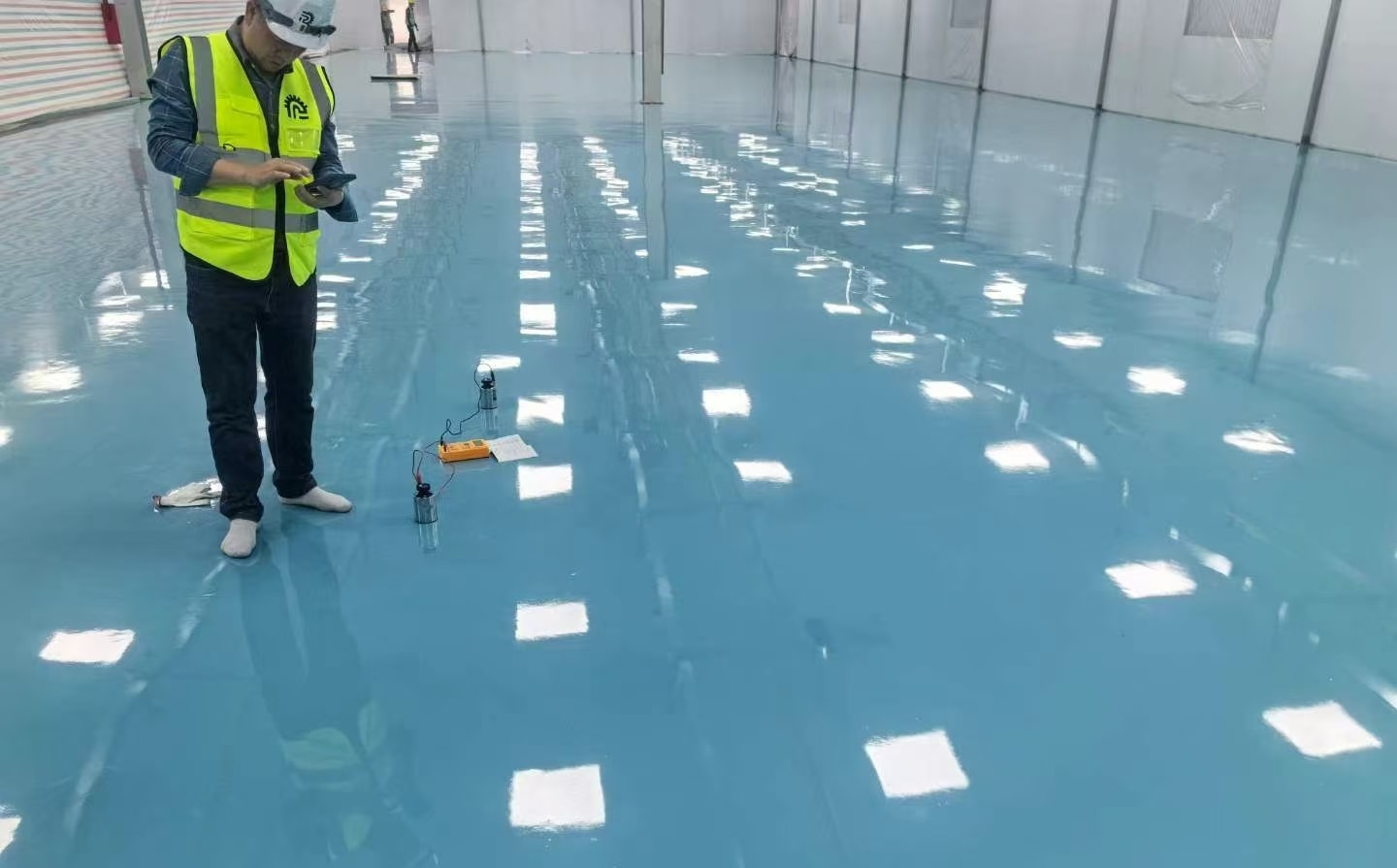

在现代工业厂房、地下车库、商业空间等场所，环氧地坪因其耐磨、防尘、易清洁和美观大方的特性而广受欢迎。然而，在实际施工过程中，由于材料选择不当、环境控制不严或操作不规范，常常会出现一系列问题，影响地坪的整体效果和使用寿命。这些问题不仅增加了后期维护成本，还可能对使用安全构成隐患。因此，了解并掌握环氧地坪施工中的常见问题及其对应的解决方法，对于确保工程质量至关重要。

气泡与针孔是环氧地坪施工中最常见的缺陷之一。这类现象多发生在涂层表面出现细小孔洞或鼓起的小泡，严重影响外观质量。其成因通常包括基面含水率过高、底涂未干透即进行中涂施工、搅拌过程中混入空气未充分消泡，以及高温环境下溶剂挥发过快导致气体逸出。为避免此类问题，施工前必须对混凝土基层进行充分干燥处理，必要时使用含水率测试仪检测，确保含水率低于8%。同时，搅拌环氧材料时应采用低速搅拌，并静置5至10分钟以释放气泡。在高温季节施工时，可适当添加消泡剂，并控制每道工序之间的间隔时间，确保各层完全固化后再进行下一道工序。

地坪起砂或附着力差也是令人头疼的问题。当环氧涂层与基层粘结不牢，出现局部剥离甚至大面积脱落时，往往说明基层处理不到位。混凝土表面浮灰、油污、旧漆皮未彻底清除，或者打磨不够充分，都会导致界面结合力下降。此外，部分老旧地面存在强度不足或粉化现象，若未做加强处理直接施工，极易引发后续质量问题。解决这一问题的关键在于严格的基面预处理：必须使用专业打磨机对地面进行全面拉毛处理，去除松散层和污染物，并用吸尘器清理干净。对于强度偏低的区域，应先涂刷专用界面剂或水泥基修补砂浆进行加固，待其完全固化后再进行环氧施工。

色差与流平不良则直接影响地坪的视觉效果。同一项目中不同批次的涂料因颜料配比微小差异可能导致颜色不一致；而施工人员操作手法不一、滚筒质量参差、环境温湿度波动等因素也容易造成涂层厚薄不均、橘皮纹或刷痕明显。为保证色泽统一，建议整个项目尽量使用同一批次的原材料，若需分批采购，应提前做好小样比对。施工时应保持恒定的滚涂速度与力度，选用高质量短毛滚筒，避免反复回滚。在气温较低或通风过度的环境中，可适当提高施工温度或使用流平剂来改善涂料流动性，从而获得平整光滑的表面效果。

裂缝与收缩变形多出现在大面积施工区域，尤其是在结构伸缩缝附近或地基沉降不均的位置。环氧材料本身具有一定刚性，当地基发生微小位移时，涂层无法随之伸缩，便会在应力集中处产生裂纹。此外，厚涂型自流平面漆在固化过程中若一次施工过厚，内部热量积聚也会引起热胀冷缩而导致开裂。预防此类问题需从设计阶段入手，在原有建筑伸缩缝处预留相应的切割缝，并填充弹性密封胶。对于超大面积施工，应合理设置分割缝，控制单次浇筑面积。同时，严格按照产品说明控制涂层厚度，必要时采取分层施工方式，每层间隔6至12小时，确保充分散热与固化。

滑倒风险也不容忽视，尤其在地下车库、食品加工厂等人流密集或潮湿环境中。虽然高光亮面环氧地坪视觉效果出众，但湿滑系数较低，存在安全隐患。可通过添加防滑颗粒（如石英砂、金刚砂）或选择哑光、橘皮纹理面漆来提升摩擦系数。根据实际需求，还可采用撒砂工艺制作防滑通道或坡道区域，既保障安全又不影响整体美观。施工完成后，应进行防滑性能检测，确保符合相关行业标准。

最后，施工环境的温湿度控制贯穿整个流程。环氧树脂对温度极为敏感，通常要求施工环境温度在10℃至30℃之间，相对湿度低于85%。低温会导致固化缓慢甚至不固化，高温则加速反应，缩短可操作时间。雨季或梅雨季节施工时，空气中水分含量高，易在涂层表面形成白雾或发黏现象。此时应配备除湿机或加热设备调节环境条件，避免在清晨露水未干或夜间湿气重时作业。施工现场还需封闭管理，防止灰尘、杂物落入未固化的涂层中造成污染。

高质量的环氧地坪并非仅靠优质材料就能实现，更依赖于科学的施工管理和细节把控。每一个环节的疏忽都可能成为日后问题的源头。只有将材料性能、工艺流程与现场条件有机结合，才能打造出持久耐用、美观实用的地坪系统。随着技术不断进步，新型改性环氧材料和智能化施工工具的应用，也为解决传统难题提供了更多可能性。未来，精细化施工将成为行业主流，推动地坪工程向更高品质迈进。
